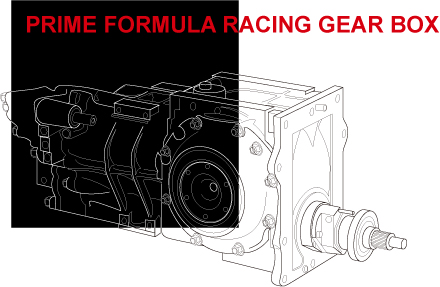

レーシングギアボックス

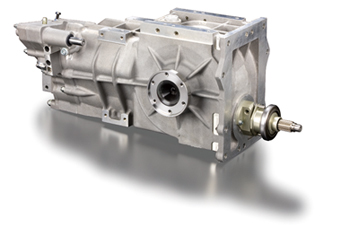

Super FJ/F4/RS ギアボックス

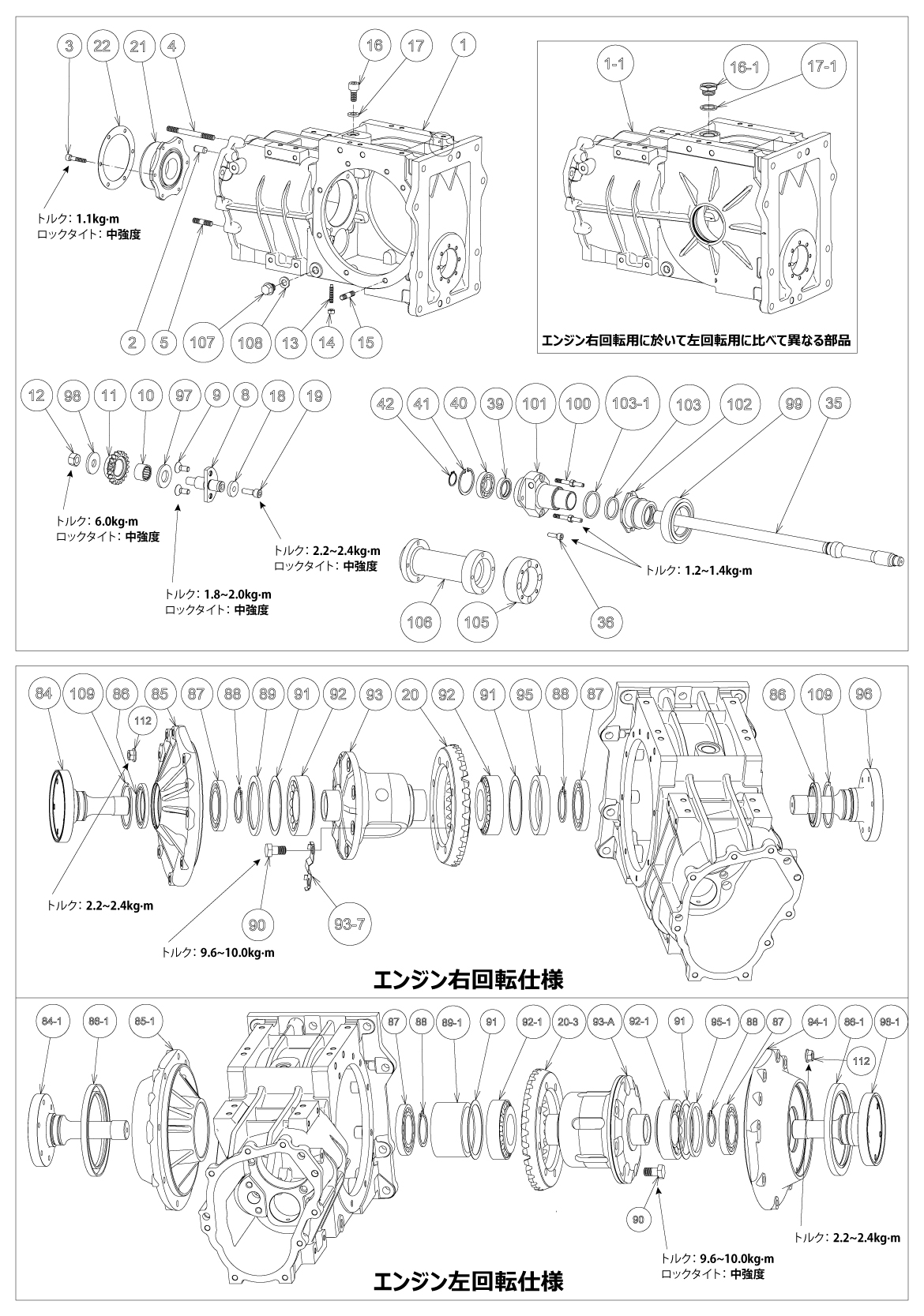

インナーパーツ構成図1 レーシングギアボックス

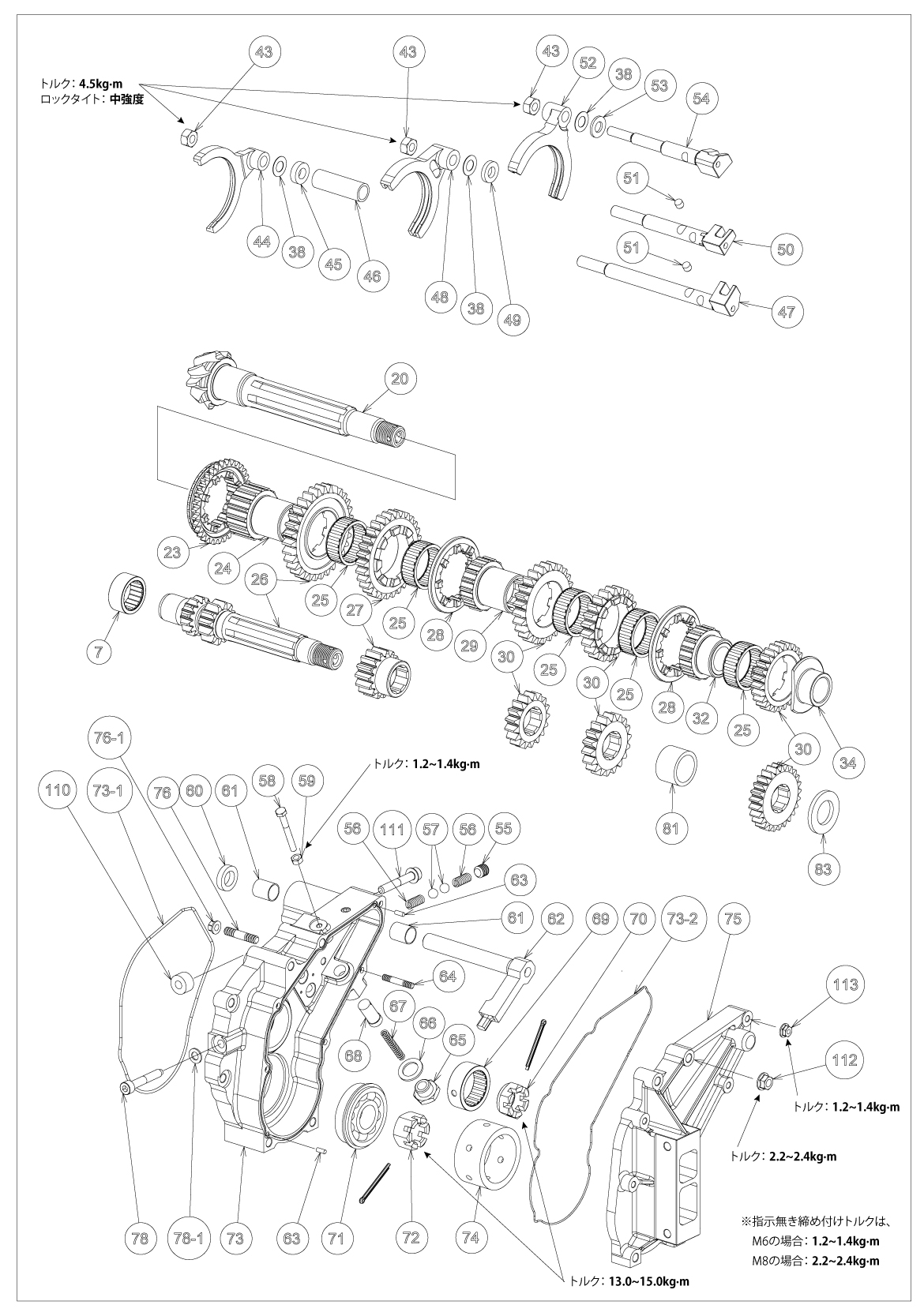

インナーパーツ構成図2
ギアボックス組み立て注意事項
ギアボックス図面（エンジン左回転用）
ギアボックス図面（エンジン右回転用）
※フォーム入力が必要になります。
SFJ指定ギアレシオ、メンテナンスについてはレース→F4/SFJページをご覧ください





【ギアボックス・パーツ】
図番
コードNo.
商品名
使用個数
（梱包単位）
価格（単価）
A1-005-000 ミッションASSY （オープンデフ, メンドラ, レリーズ含む） 1 台 ￥630,000
A1-005-000-1 ミッションASSY （オープンデフ, メンドラ含む, レリーズ無し） 1 台 ￥588,500
A1-005-000-2 ミッションASSY RS （LSD, メンドラ, レリーズ含む） 1 台 ￥660,000
A1-005-000-3 ミッションASSY RS （LSD, メンドラ含む, レリーズ無し） 1 台 ￥615,600
A1-005-000-4 ミッションASSY F4 （LSD, メンドラ, レリーズ含む） 1 台 ￥660,000
1
 A1-005-001 メインケース 1 個 ￥160,000
A1-005-001-1 メインケース　右回転用 1 個 ￥160,000
2
 A1-005-002 ノックピン10×20 2 本 ￥140
3
 A1-005-003 六角穴付ボルト M6×30 6 本 ￥50
4
 A1-005-004 スタッドボルト M8×90 4 本 ￥760
5
 A1-005-005 スタッドボルト M8×35 4 本 ￥640
7
 A1-005-007 ニードルベアリング 1 個 ￥6,600
8
 A1-005-008 リバースアイドラシャフト 1 本 ￥8,000
9
 A1-005-009 六角穴付サラボルト M8×20 2 本 ￥50
10
 A1-005-010 ニードルベアリング 1 個 ￥2,400
11
 A1-005-011 リバースアイドラーギヤ 1 個 ￥7,500
12
 A1-005-012 ロックナット M12×1.25 1 個 ￥380
13
 A1-005-013 ベアリングリテーナーボルト M6×35 1 本 ￥60
14
 A1-005-014 ロックナット M6 1 個 ￥20
15
 A1-005-015 スタッドボルト M8×32　右回転用9本/左回転用18本必要   ￥640
16
 A1-005-016 栓ボルト M10×1.25×20 1 本 ￥50
A1-005-016-1 栓ボルト M20×1.5 1 本 ￥1,600
17
 A1-005-017 ワッシャーアルミ ø10 1 枚 ￥70
A1-005-017-1 ワッシャーアルミ ø20 1 枚 ￥150
18
 A1-005-018 ワッシャー ø25×5 1 枚 ￥2,000
19
 A1-005-019 フランジ付六角穴付ボルト M8×1.25×25 1 本 ￥50
20
 A1-005-020-1 ピニオンリングギヤセット 9/31RS 1 台 ￥136,000
A1-005-020-3 ピニオンリングギヤセット 10/31 ホンダF4 1 台 ￥136,000
21
 A1-005-021 ピニオンベアリングセット 1 セット ￥25,000
22
 A1-005-022-1 シム 0.1mm 1 枚 ￥1,200
A1-005-022-1.5 シム 0.15mm 1 枚 ￥1,200
A1-005-022-2 シム 0.2mm 1 枚 ￥1,200
A1-005-022-3 シム 0.3mm 1 枚 ￥1,200
A1-005-022-4 シム 0.4mm 1 枚 ￥1,200
A1-005-022-5 シム 0.5mm 1 枚 ￥1,200
23
 A1-005-023 1速/リバーススライドギヤ 1 個 ￥12,000
24
 A1-005-024 フロントハブ 1 個 ￥11,000
25
 A1-005-025 ケージ&ローラー 5 個 ￥1,600
図番
コードNo.
商品名
使用個数
（梱包単位）
価格（単価）
26
 A1-005-026 1速ギヤセット 12/31 右回転用 1 セット ￥42,500
A1-005-026-1 1速ギヤセット 12/31 左回転用 1 セット ￥42,500
27
 A1-005-027 2速ギヤセット 13/27 1 セット ￥20,000
A1-005-027-1 2速ギヤセット 14/26 1 セット ￥20,000
A1-005-027-2 2速ギヤセット 15/30 1 セット ￥20,000
28
 A1-005-028 クラッチリング 2 個 ￥15,000
29
 A1-005-029 ミドルハブ 1 個 ￥10,000
30
 A1-005-030 ギヤSTDセット 16/23 1 セット ￥19,000
A1-005-030-1 ギヤSTDセット 16/24 1 セット ￥19,000
A1-005-030-2 ギヤSTDセット 19/22 1 セット ￥19,000
A1-005-030-3 ギヤSTDセット 19/25 1 セット ￥19,000
A1-005-030-4 ギヤSTDセット 19/26 1 セット ￥19,000
A1-005-030-5 ギヤSTDセット 24/26 1 セット ￥19,000
A1-005-030-6 ギヤSTDセット 26/25 1 セット ￥19,000
A1-005-030-7 ギヤSTDセット 16/25 1 セット ￥19,000
A1-005-030-8 ギヤSTDセット 19/24 1 セット ￥19,000
A1-005-030-9 ギヤSTDセット 25/25 1 セット ￥19,000
A1-005-030-10 ギヤSTDセット 16/26 1 セット ￥19,000
A1-005-030-11 ギヤSTDセット 18/25 1 セット ￥19,000
A1-005-030-12 ギヤSTDセット 18/22 1 セット ￥19,000
A1-005-030-13 ギヤSTDセット 25/26 1 セット ￥19,000
A1-005-030-14 ギヤSTDセット 17/26 1 セット ￥19,000
32
 A1-005-032 リヤハブ 1 個 ￥12,000
34
 A1-005-034 スラストカラー 1 個 ￥4,500
35
 A1-005-035 メインドライブシャフト RS トヨタニッサン用 1 本 ￥28,000
A1-005-035-1 メインドライブシャフト RS スバル用 1 本 ￥28,000
A1-005-035-2 メインドライブシャフト F4用 1 本 ￥28,000
A1-005-035-J メインドライブシャフト SFJ用 1 本 ￥28,000
36
 A1-005-036 六角穴付ボルト M6×20 2 本 ￥50
37
 A1-005-037 ワッシャー M6用 4 枚 ￥10
38
 A1-005-038-1 シム 0.1mm 3 枚 ￥300
  A1-005-038-2 シム 0.2mm 3 枚 ￥300
  A1-005-038-3 シム 0.3mm 3 枚 ￥300
  A1-005-038-4 シム 0.4mm 3 枚 ￥300
  A1-005-038-5 シム 0.5mm 3 枚 ￥300
39
 A1-005-039 オイルシール 1 個 ￥450
40
 A1-005-040 ボールベアリング 1 個 ￥590
41
 A1-005-041 穴用Ｃ型止メ輪 1 個 ￥90
42
 A1-005-042 軸用Ｃ型止メ輪 1 個 ￥60
43
 A1-005-043 ロックナット 3 個 ￥420
44
 A1-005-044 1速/リバースセレクタフォーク 1 個 ￥18,000
45
 A1-005-045 スペーサーワッシャー 1 枚 ￥600
46
 A1-005-046 スペーサーパイプ 1 個 ￥1,200
47
 A1-005-047 1速/リバースセレクターロッド 1 個 ￥17,000
48
 A1-005-048 2.3速セレクターフォーク 1 個 ￥18,000
49
 A1-005-049 スペーサーワッシャー 1 枚 ￥600
50
 A1-005-050 2.3速セレクターロッド 1 個 ￥17,000
図番
コードNo.
商品名
使用個数
（梱包単位）
価格（単価）
51
 A1-005-051 インターロック 2 個 ￥600
52
 A1-005-052 4.5速セレクターフォーク 1 個 ￥18,000
53
 A1-005-053 スペーサーワッシャー 1 枚 ￥600
54
 A1-005-054 4.5速セレクターロッド 1 個 ￥17,000
55
 A1-005-055 六角穴付止メネジ M12×12 3 個 ￥30
56
 A1-005-056-1 バネ 6 個 ￥400
57
 A1-005-057 鋼球 6 個 ￥20
58
 A1-005-058 六角ボルト M6×35 1 本 ￥300
59
 A1-005-059 ナット M6 1 個 ￥20
60
 A1-005-060 オイルシール 1 個 ￥450
61
 A1-005-061 巻きブッシュ 2 個 ￥800
62
 A1-005-062-1 セレクタフィンガー 1 個 ￥19,500
63
 A1-005-063 ノックピン 4×10 2 本 ￥60
64
 A1-005-064 スタッドボルト M6×38 5 本 ￥460
65
 A1-005-065 栓 1 個 ￥2,500
66
 A1-005-066 ワッシャー 1 枚 ￥300
67
 A1-005-067 バネ 1 個 ￥400
68
 A1-005-068 プランジャー 1 個 ￥2,400
69
 A1-005-069 ニードルベアリング 1 個 ￥8,500
70
 A1-005-070 クラウンナット 右回転用 1 個 ￥3,800
A1-005-070-1 クラウンナット 左回転用 1 個 ￥3,800
71
 A1-005-071 ボールベアリング 1 個 ￥900
72
 A1-005-072 クラウンナット 右回転用 1 個 ￥3,800
A1-005-072-1 クラウンナット 左回転用 1 個 ￥3,800
73
 A1-005-073 ベアリングキャリア 1 個 ￥43,000
A1-005-073-1 ベアリングキャリア用フロント側Oリング 1 個 ￥480
A1-005-073-2 ベアリングキャリア用リア側Oリング 1 個 ￥370
74
 A1-005-074 ベアリング押さえ 1 個 ￥5,700
75
 A1-005-075 エンドカバー 1 個 ￥24,000
図番
コードNo.
商品名
使用個数
（梱包単位）
価格（単価）
76
 A1-005-076 スタッドボルト M8×1.25×36 1 本 ￥560
  A1-005-076-1 ナット M8 1 個 ￥700
78
 A1-005-078 ボルト 1 本 ￥1,100
  A1-005-078-1 銅ワッシャー 1 個 ￥30
81
 A1-005-081 スペーサ 1 個 ￥3,200
83
 A1-005-083 ギヤスペーサ 1 個 ￥3,000
84
 A1-005-084 ドライブシャフト（L）右回転用 1 本 ￥25,000
A1-005-084-1 ドライブシャフト（L）左回転用 1 本 ￥25,000
A1-005-084-WT ドライブシャフト（L）SFJ用 1 本 ￥25,000
85
 A1-005-085 サイドプレート（L）右回転用 1 個 ￥24,000
A1-005-085-1 サイドプレート（L）左回転用 1 個 ￥24,000
86
 A1-005-086 オイルシール 右回転用 2 個 ￥330
A1-005-086-1 オイルシール 左回転用 2 個 ￥1,400
87
 A1-005-087 ボールベアリング 2 個 ￥920
88
 A1-005-088 軸用Ｃ形止メ輪 2 個 ￥80
89
 A1-005-089 スペーサ（L）右回転用 1 個 ￥3,200
A1-005-089-1 スペーサ（L）左回転用 1 個 ￥3,200
90
 A1-005-090 六角ボルト 8 本 ￥170
91
 A1-005-091-1 シム0.1mm 右回転用 2 枚 ￥400
A1-005-091-1-1 シム0.1mm 左回転用 2 枚 ￥400
A1-005-091-1.5 シム0.15mm 右回転用 2 枚 ￥400
A1-005-091-1.5-1 シム0.15mm 左回転用 2 枚 ￥400
A1-005-091-2 シム0.2mm 右回転用 2 枚 ￥400
A1-005-091-2-1 シム0.2mm 左回転用 2 枚 ￥400
A1-005-091-3 シム0.3mm 右回転用 2 枚 ￥400
A1-005-091-3-1 シム0.3mm 左回転用 2 枚 ￥400
A1-005-091-4 シム0.4mm 右回転用 2 枚 ￥400
A1-005-091-4-1 シム0.4mm 左回転用 2 枚 ￥400
A1-005-091-5 シム0.5mm 右回転用 2 枚 ￥400
A1-005-091-5-1 シム0.5mm 左回転用 2 枚 ￥400
92
 A1-005-092 テーパーローラベアリング 右回転用 2 セット ￥9,000
A1-005-092-1 テーパーローラベアリング 左回転用 2 セット ￥9,000
93
 A1-005-093 デフASSY 1 台 ￥30,000
A1-005-093-1 デフケース 1 個 ￥12,400
A1-005-093-2 デフサイドギヤ 2 個 ￥3,400
A1-005-093-3 デフピニオン 2 個 ￥2,100
A1-005-093-4 デフピニオンシャフト 1 個 ￥1,030
A1-005-093-5 ピン 1 本 ￥130
A1-005-093-7 プレートロック 1 個 ￥160
A1-005-093-8 スラストワッシャー 1 枚 ￥160
A1-005-093-B デフRS/F4 LSD ASSY 1 台 ￥100,000
A1-005-093-B1 デフRS/F4 LSD シム t=0.1mm 1 枚 ￥800
A1-005-093-B2 デフRS/F4 LSD リペアーキット 1 セット ￥20,000
94
 A1-005-094 サイドプレート（R）右回転用 1 個 ￥24,000
A1-005-094-1 サイドプレート（R）左回転用 1 個 ￥24,000
95
 A1-005-095 スペーサ（R）右回転用 1 個 ￥3,200
A1-005-095-1 スペーサ（R）左回転用 1 個 ￥3,200
96
 A1-005-096 ドライブシャフト（R）右回転用 1 本 ￥25,000
A1-005-096-1 ドライブシャフト（R）左回転用 1 本 ￥25,000
A1-005-096-WT ドライブシャフト（R）SFJ用 1 本 ￥25,000
97
 A1-005-097 スラストワッシャーAリバースギア 1 個 ￥2,000
98
 A1-005-098 スラストワッシャーBリバースギア 1 個 ￥2,000
99
 A1-005-099 クラッチレリーズベアリング 1 個 ￥3,500
100
 A1-005-100 レリーズスライダーシャフト トヨタ用 2 本 ￥2,100
A1-005-100-1 レリーズスライダーシャフト ホンダ用/SFJ用 2 本 ￥2,100
図番
コードNo.
商品名
使用個数
（梱包単位）
価格（単価）
101
 A1-005-101 レリーズシリンダー本体 トヨタ用 1 台 ￥41,500
A1-005-101-1 レリーズシリンダー本体 ホンダ用/SFJ用 1 台 ￥41,500
102
 A1-005-102 レリズシリンダーベアリング受け 1 個 ￥18,000
103
 A1-005-103 四角断面Oリング 1 個 ￥700
A1-005-103-1 四角断面Oリング 1 個 ￥700
105
 A1-005-105 レリーズスペーサ 1 個 ￥4,600
106
 A1-005-106 RS用レリーズスペーサ 1 個 ￥13,000
107
 A1-005-107 マグネットドレインボルト 1 個 ￥2,200
108
 A1-005-108 ワッシャー　アルミØ12 1 個 ￥150
109
 A1-005-109 穴用C形止メ輪 2個 ￥100
110
 A1-005-110 キャリア　サポートカラー 1 個 ￥800
111
 A1-005-111 フランジ付六角穴付ボルト M8×50 1 個 ￥150

【ミッション組立て冶具】
商品画像
コードNo.
商品名
価格（単価）

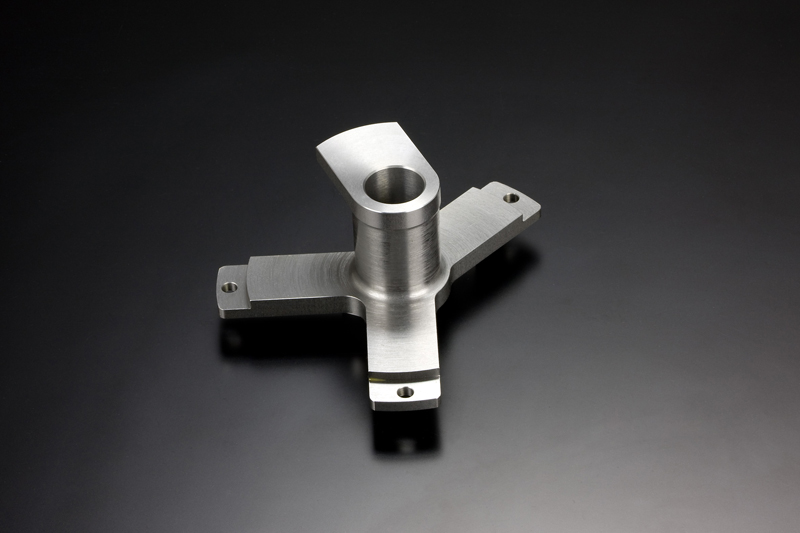

A1-005-020-Z ピニオンギア出代測定冶具 ￥35,000

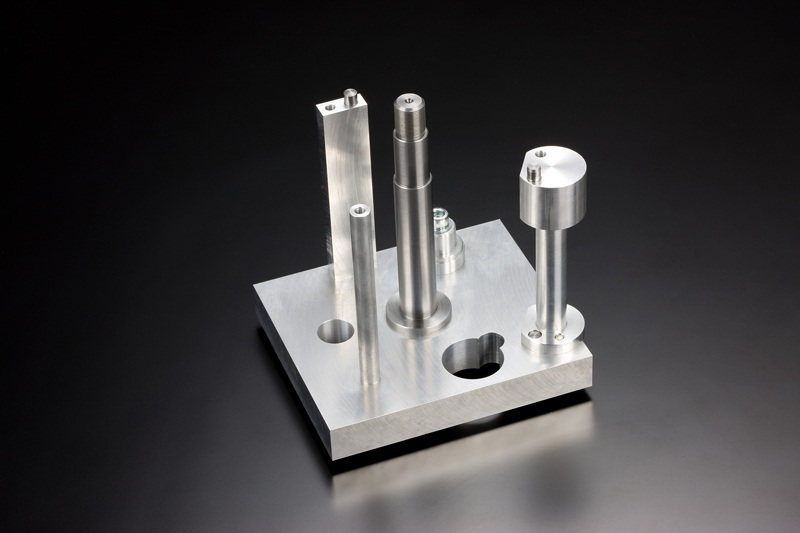

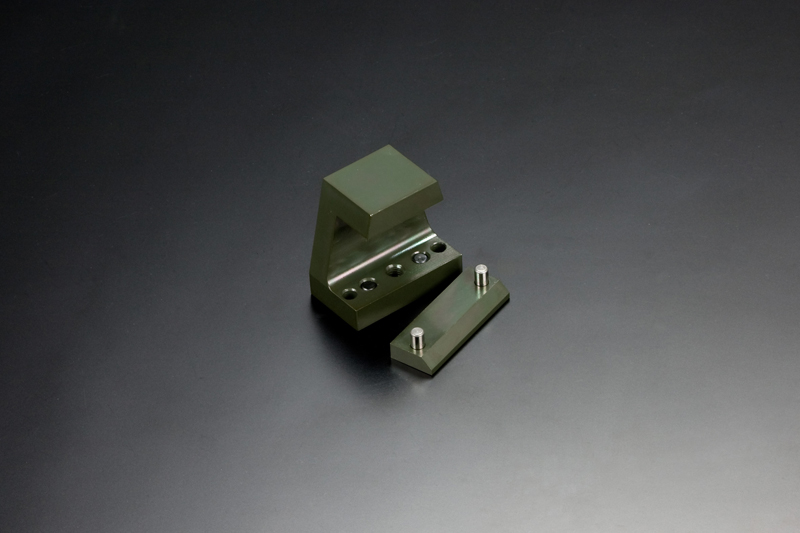

A1-005-044-Z フォークセット冶具 ￥55,000
A1-005-047-Z セレクターロッド固定冶具 ￥22,000
